通信用計測器

大井電気株式会社 電子計測器 総代理店

MAP

お問い合わせ、ご購入・校正・修理の見積は

営業部 TEL:045-438-3008

WT-920 ~農業IoTエリアマップ作製~        WT-920 ~江の島から13.2km~            WT-920 ~鋸山から13.4km~

大井電気 電子計測器 取扱説明書 (PDF版)

販売終了した製品も含むPDFファイルの取扱説明書を閲覧・ダウンロードしていただけます。

データ通信用測定器

CDM-301 最大符号歪測定器 販売終了

CDM-301

低速信号の符号歪率の測定や、符号歪を印加し通信機器の性能評価をサポートする測定器です。

(CDM-1、CDM-201、CDS-101後継品)



◆ CDT伝送装置等における変復調信号の歪率に対する性能評価をサポートします。

◆ 入力信号から符号判定を行い、歪率を0.1~49.9%、-0.1~-49.9%の範囲で測定出来ます。

◆ 内蔵の符号歪器により、入力信号に符号歪を印加することが出来ます。

◆ 符号(変調)速度:50、75、100、200、600、1200、2400bps(baud)に対応。


カタログ(B版)

取扱説明書

PAGE TOP

MT-883 / MT-883R ビットエラー試験器 (BERT:Bit Error Rate Tester) 《在庫品》

MT-883

ハンディタイプながら標準でV.24、X.21、V.35、RS-449、RS-530のインターフェースに対応するビットエラー試験器です。


各インターフェースへは付属の変換ケーブルと本体のスイッチ操作のみで切り替えられます。



※V.35用ケーブルは別売りです。

通信スピードは最高8.448Mまで対応します。



※先代のモデルまでは「モデムテスタ」という製品名でしたが、当モデルから「ビットエラー試験器」と改称させていただきました。



カタログ(I版)

取扱説明書



【NEW】MT-883R+MP03 プライベート・ライン・テストセット 販売中

MT-883Rと専用線同期モデム MP03 を組合せ、4線式/2線式 音声帯域回線のビットエラー試験を行うテストセットです。

「MT-920B プライベート・ライン・テスタ」の代替としてご使用いただけます。


カタログ

PAGE TOP

デジタル通信用測定器

DNT-302B ISDN回線試験器 《在庫品》

DNT-302B

ISDN回線試験器 DNT-302の後継モデル


・INS64(JT-I430)着信時に発信者番号(呼設定情報要素)をモニタ可能

・INS64(JT-I430)の通話試験、ビットエラー試験(対向、局折返し)

・デジタル専用線 64kbps/128kbps(JT-I430-a)のビットエラー試験


◆ ひかり電話サービス等、VoIPゲートウェイの試験に

◆ メタルIP電話(INSネット相当)、メタルIP電話上のデータ通信の試験に


カタログ(E版)

取扱説明書

PAGE TOP

TMP-9609 プロトコルトレーサ (ISDNプロトコルアナライザ) 販売終了 後継品: TMP-9701

TMP-9609

BRI(INS64、JT-I430)およびPRI(INS1500、JT-I431、JT-I431C)用のISDNプロトコルアナライザです。

レイヤ1、レイヤ2、レイヤ3のプロトコルを日本語表示します。 任意の1チャンネルの音声信号をイヤホン端子と600Ωアナログ出力端子へ出力することが可能です。

600Ωアナログ出力端子は、送信、受信、送受MIXの3系統備えており、FAXテスタを接続してFAXプロトコルのモニタやレベル測定を行うことが可能です。

トラフィック測定モードを備えており、通話記録のみを取込むことができます。

状態表示画面では、全チャンネルの状態をリアルタイムでモニタできます。



カタログ(C版)

取扱説明書

PAGE TOP

TMP-9701 ISDN多回線アナライザ 《在庫品》

TMP-9701

◆ BRI/PRI回線を8回線同時にキャプチャし、回線交換手順の解析と音声信号・パケットの長期間記録が可能です。

◆ 8回線を回線毎にBRI/PRIの選択が可能です。

◆ 通話録音機能は、最大184chを2か月間以上録音可能です。(PRI×8回線時)

◆ 録音データは、送信/受信をLch./Rch.に分けて記録を行うので、音声信号の詳細な解析 に有効活用できます。

◆ 測定データは内蔵メモリに保存され、パソコン等で編集可能な形式に変換して使用できます。

◆ パソコンとの接続の為にLANポートを有しており、遠隔からの設定や測定状態の監視の他 測定データの収集が可能です。



カタログ(C版)

取扱説明書

PAGE TOP

電話・ファクシミリ用測定器

FX-403 G3ファクシミリテスタ 販売終了

FX-403

電話回線とFAX間に接続しG3FAXのITU-T T.30プロトコルをデコードして解析できます。

さらに、FAX信号以外に端末-交換機のシーケンス(発ダイヤル番号、ナンバーディスプレイ信号、ダイヤルイン信号、レベル、電圧等)も解析できます。

本体にフラッシュメモリを内蔵しており長期間の連続監視が可能です。

トラフィック測定モードも備えております。



カタログ(C版)

取扱説明書

PAGE TOP

MS-603 回線試験器 《在庫品》

MS-603

アナログ電話回線(2W)、E&M アナログ専用線ODトランク(4W+SS/SR)対応の回線試験器



IP電話サービス構築時、VoIPゲートウェイとPBXの動作試験、障害時の切り分け用として使われている業界標準機です。



モニタモードでは、ダイヤル信号や各種トーンを含む回線の状態をSDカードへ長期間記録できます。



カタログ(H版)

取扱説明書

PAGE TOP

RC-101 レターコイル 《在庫品》

RC-101

汎用のレベル計、発振器等を電話回線に接続する測定治具



交換機からの直流電圧をカットしつつ交流信号の送信・受信ができます。

アナログ電話回線の伝送特性測定の必需品です。



カタログ(F版)

取扱説明書

PAGE TOP

伝送特性用測定器    レベル計 仕様比較表

AT-50 可変抵抗減衰器 《在庫品》

AT-50 可変抵抗減衰器【大井電気】

最大入力+20dBm、0.1dBステップで最大減衰量61dBまで設定可能で高精度な可変抵抗減衰器



600Ω平衡(BALANCE)および75Ω不平衡(UNBALANCE)に対応


小型、軽量なので屋外での試験調整での使用にも最適です。



カタログ(I版)

取扱説明書

PAGE TOP

DLR-203 多機能レベル変動記録計 《在庫品》

DLR-203 多機能レベル変動記録計【大井電気】

レベル変動と同一時間軸にて電圧変動も記録可能なレベル変動計

レベル測定部は最小1msec、電圧測定部は最小1μsecの変動を検知可能



  • レベル測定2チャネル、電圧測定2チャネルを実装
  • 多彩なトリガ機能を搭載
  • IP回線による遠隔操作が可能
  • 測定データはUSBメモリ、またはイーサネットによりPCに転送可能

レベル測定部

・搭載チャネル数:2チャネル

・インピーダンス:600Ω/HIGH

・周波数範囲   :80Hz~25kHz

・レベル測定範囲:−70~+10㏈m

・サンプリング速度 :1msec

電圧測定部

・搭載チャネル数:2チャネル

・インピーダンス:1MΩ以上

・電圧測定範囲 :−250~+250V

・測定帯域    :DC~200kHz

・サンプリング速度 :1μsec

カタログ(E版)

取扱説明書

PAGE TOP

LCK-601 ラインノイズ測定器  販売終了

LCK-601 ラインノイズ測定器【大井電気】

ノイズによる故障を未然に防ぐツールとして心線切替時にノイズレベルを可視化できる測定器



メタル回線の故障修理の際、回線試験やブレストでも確認できない極小レベルのノイズを測定できます。



・LEDによるレベル表示で簡単に良否判定が可能

・自動レベル制御のモニタスピーカにより -70dBm 以上の可聴帯域の心線対照信号やノイズを確認可能

・首から下げられるコンパクトサイズで、乾電池による長時間使用が可能

・最小測定レベルは -70dBm

・低価格



※㈱NTT東日本-南関東 神奈川事業部 設備部 サービス運営部門殿の発案により製品化しました。



カタログ(E版)

取扱説明書

PAGE TOP

LM-15 レベル測定器  販売終了 ※後継品: LM-78

LM-15

40Hz~20kHzと広帯域の音声帯域用アナログメータ式レベル測定器


最大入力+30dBmと高いレベルの信号測定に対応



カタログ(B版)

取扱説明書

PAGE TOP

LM-321 多機能レベル測定器 販売終了 ※後継品: LM-331、LM-332

LM-321

音声帯域の伝送路や伝送装置および通信機器の試験・保守に必要な機能を搭載したハンディタイプの多機能レベル測定器



※LM-311、LM-311N、LM-312、LM-312N、LM-313N、LM-315の上位互換仕様

※LM-312Rには、PC接続機能を除き上位互換仕様

※LM-314には、プリンタ接続機能を除き上位互換仕様



カタログ(G版)

取扱説明書

PAGE TOP

LM-322 多機能レベル測定器 販売終了 ※後継品: LM-332

LM-322

音声帯域の伝送路や伝送装置および通信機器の試験・保守に必要な機能を搭載したハンディタイプの多機能レベル測定器



●レベル測定部に各種フィルタを実装 1. ITU-T O.41規格ソフォメータフィルタによる評価雑音測定

 2. バンドパスフィルタによる漏話測定

 3. バンドエリミネーションフフィルタによる通話時雑音(歪み)測定

    ※上記フィルタ使用時は、レベル測定範囲の下限が-70dBmへ拡大

●データ保存機能を実装

 SDカード(別売り、最大容量2GB)による測定データの記録(ワンショットまたは1秒間隔の連続記録)



※LM-311、LM-311N、LM-312、LM-312N、LM-313N、LM-315の上位互換仕様

※LM-312Rとの比較では、PC接続機能がありませんがSDカードへのデータ記録が可能

※LM-314との比較では、プリンタ接続機能がありませんがSDカードへのデータ記録が可能



カタログ(H版)

取扱説明書

PAGE TOP

LM-331 多機能レベル測定器 《在庫品》

LM-331

音声帯域用レベル測定器・発振器  シェアNo.1の業界標準品【普及価格モデル】


音声帯域の伝送路や伝送装置および通信機器の試験・保守に必要な機能を搭載したハンディタイプの

多機能レベル測定器 LM-321の後継モデル



・レベル計の応答速度が速くなり、レベル変動する信号に対する追従性が向上しました。

・筐体を新設計し堅牢性を向上し防水構造(測定端子を除く)としました。

・ストラップホールを丈夫にも設け端子盤へ吊り下げて使用する事も出来るようになりました。



※LM-311、LM-311N、LM-312、LM-312N、LM-313N、LM-315、LM-321の上位互換仕様

※LM-312Rには、PC接続機能を除き上位互換仕様

※LM-314には、プリンタ接続機能を除き上位互換仕様



カタログ(D版)

取扱説明書

PAGE TOP

LM-332 多機能レベル測定器 《在庫品》

LM-332

音声帯域用レベル測定器・発振器  シェアNo.1の業界標準品【フル機能モデル】


音声帯域の伝送路や伝送装置および通信機器の試験・保守に必要な機能を搭載したハンディタイプの

多機能レベル測定器 LM-322の後継モデル



・レベル計の応答速度が速くなり、レベル変動する信号に対する追従性が向上しました。

・筐体を新設計し堅牢性を向上し防水構造(測定端子を除く)としました。

・ストラップホールを丈夫にも設け端子盤へ吊り下げて使用する事も出来るようになりました。



●レベル測定部に各種フィルタを実装

 1. ITU-T O.41規格ソフォメータフィルタによる評価雑音測定

 2. バンドパスフィルタによる漏話測定、平衡度測定

 3. バンドエリミネーションフフィルタによる通話時雑音(歪み)測定

 4. 3.4kHz ローパスフィルタ(LPF)による音声帯域測定

 ※上記フィルタ使用時は、レベル測定範囲の下限が-70dBmへ拡大



●データ保存機能を実装

 SDカード(別売り、最大容量2GB)による測定データの記録

  記録間隔:ワンショットまたは1秒、10秒、1分、10分間隔の連続記録



※LM-311、LM-311N、LM-312、LM-312N、LM-313N、LM-315、LM-321、LM-331の上位互換仕様

※LM-312Rとの比較では、PC接続機能がありませんがSDカードへのデータ記録が可能

※LM-314との比較では、プリンタ接続機能がありませんがSDカードへのデータ記録が可能

カタログ(D版)

取扱説明書

PAGE TOP

LM-78 アナログメータ式レベル計 《在庫品》

LM-78

表示部にアナログメータを使用したレベル測定器


鉄道信号設備のCTC回線等、道路交通信号システムのポーリング信号等の保守に最適です。



●信号のレベル変動が目視できる高速応答アナログメータを採用しポーリング信号の測定にも使用可能

●音声帯域回線の600Ω系、ISDN回線(INS64、DA64、DA128)の110Ω系に対応

●高出力な鉄道制御信号の測定にも使用できるよう最大測定レベルは+30dBm

●電源は、単3乾電池4本又は別売りACアダプタ

●内蔵スピーカ、又はイヤホンにより入力信号のモニタが可能



・インピーダンス:600Ω系 HIGH・LOW/110Ω系 HIGH・LOW

・測定周波数範囲:600Ω系 40Hz~  25kHz

                      :110Ω系 40Hz~160kHz

・レベル測定範囲:−60~+30㏈m



カタログ(I版)

取扱説明書

PAGE TOP

MS-302 伝送特性用測定器 《在庫品》

MS-302

各種搬送装置および各種通信機器の総合特性を100Hz~5MHzに わたり測定可能な伝送特性用測定器


発振器、レベル計、 アッテネータ(可変抵抗減衰器 AT-50 相当)を一括収容



〇レベル計部には3種のフィルタを搭載

・評価雑音等価器(ITU-T O.41)

・800Hz 帯域通過フィルタ(BPF)

・10kHz低域通過フィルタ(LPF)を内蔵



〇レベル計、発振器のインピーダンス、周波数範囲

・75Ω平衡:4kHz~650kHz

・150Ω平衡:4kHz~650kHz

・600Ω平衡:200Hz~150kHz

・75Ω不平衡:100Hz~5MHz

  • ○可搬型、オプションでバッテリ駆動可能

※MS-301 伝送特性測定器の後継機です。

※安藤電気製 PMS-6C 携帯形伝送特性測定器(オプション AL-2670-B 可変抵抗減衰器 付)の代替としてもご使用いただけます。



PAGE TOP

選択レベル測定器

LM-534B トーンチャネル選択レベル計 《在庫品》

LM-534B

音声帯域に対応する各種バンドパスフィルター(BPF)を内蔵した周波数選択型のレベル測定器



・テレメータ・テレコン信号測定用BPF(バンドパスフィルタフィルタ)をプリセットにより簡単確実に測定可能

・音声帯域にてFDM(周波数分割多重)している各種搬送装置の信号測定が可能

・マニュアル設定で、中心周波数200Hz~4kHz、50Hzステップで可変できるBPFも内蔵

・SDカードへのデータ保存機能により長期間の連続記録も可能



記録計出力端子には、選択したBPFを通した信号を出力します。DLR-203多機能レベル変動記録計との組み合わせで障害解析にご利用いただけます。



カタログ(J版)

取扱説明書

PAGE TOP

SPM-40 周波数選択レベル測定器(ハンディタイプ) 《在庫品》

SPM-40

音声帯域から搬送帯域までの広い周波数帯域をカバーするバンドパスフィルター(BPF)を内蔵した周波数選択型のレベル測定器



  • 周波数の選択にダイヤルノブ式を採用
  • 75Ω~600Ωの各種インピーダンスに対応
  • -80dBm~+20dBmの広範囲の入力に対応
  • 外部ATT装着により、最大入力を+30dBmまでに拡張可能(75Ω不平衡用ATT.のみ標準添付) 外部ATTは HIGH/LOW(終端)切替可能ですので 活回線でのHIGH測定も可能
  • 内蔵している測定用フィルタの選択と、FLAT測定をワンタッチで切り替えて使用可能
  • 測定結果をSDカードにCSV形式で保存可能ですので、パソコンに取込み表計算ソフト等での編集が可能
  • 小型で電池動作可能なハンディタイプ



測定周波数帯域:

・ 75Ω(平衡):4kHz~800kHz

・135Ω(平衡):100Hz~800kHz

・150Ω(平衡):100Hz~800kHz

・600Ω(平衡):100Hz~150kHz

・ 75Ω(不平衡):100Hz~2MHz

・測定用フィルタのバンド幅は切替可能(6Hz,70Hz,3.1kHz,FLAT)



カタログ(H版)

取扱説明書

PAGE TOP

SPM-101 広帯域選択レベル測定器 《在庫品》

SPM-101

各種搬送装置、通信機器の特性を20Hz~6.4MHzにわたり測定可能な伝送特性用測定器



※アンリツ製セレモ(SELEMO)MS330A、選択レベル測定器(SELECTIVE LEVEL METER)ML38Aの代替としてご使用いただける仕様になっております。



  • 発振器と選択レベル計を搭載 (周波数設定は連動・非連動選択可能)
  • 6Hz/70Hz/3.1kHzの3種のバンド幅(BW)のバンドパスフィルタ(BPF)
  • レベル計の表示部は、アナログメータ+デジタル表示
  • 75Ω不平衡最大入力レベル+40dBmとしましたので外付け減衰器が不要




BPF-BW6Hz時

【測定周波数範囲】

・75Ω不平衡:20Hz~6.4MHz

・75Ω平衡:4kHz~2MHz

・135Ω平衡:4kHz~2MHz

・150Ω平衡:4kHz~2MHz

・600Ω平衡:100Hz~150kHz

【レベル測定範囲】
・-100dBm~+40dBm
・-100dBm~+30dBm
・-100dBm~+30dBm
・-100dBm~+30dBm
・-100dBm~+30dBm

PAGE TOP

無線関連測定器

LRF-203 フェージングアナライザ 販売終了 ※後継品: RSV-202

LRF-203

マイクロ無線局の障害原因となるフェージング現象を長期間記録解析可能



2チャンネル×4グループのAGC入力を備え最大3か月間に渡り記録する事ができます。



カタログ(D版)

取扱説明書

PAGE TOP

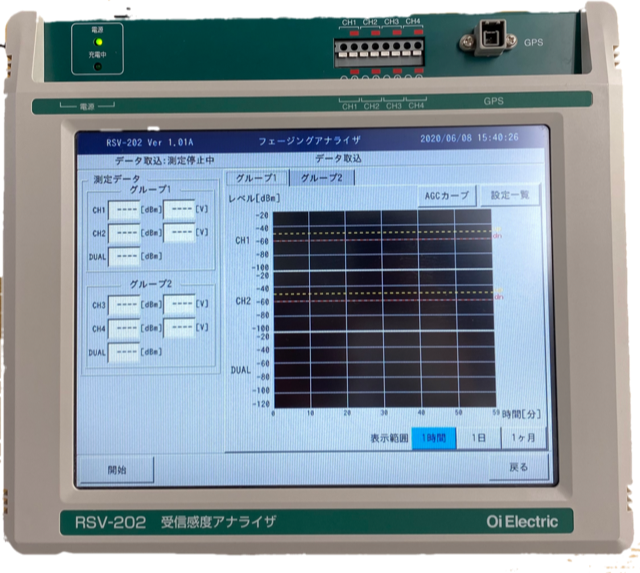

RSV-202 受信感度アナライザ 《在庫品》

RSV-202 受信感度アナライザ【大井電気】

【エリアマップ作成機能】

無線機、メジャリングレシーバの受信感度出力を高速サンプリングし、GPS位置情報と共に記録します。

受信感度データをパソコンで地図上に色分けしたマーカーをプロットし、エリアマップを作成できます。

地図は、Googleマップ対応のKML形式、国土地理院地図(電子国土Web)対応のGeoJSON形式に対応

列車無線の電界強度試験、基地局のエリアマップ作成、高速道路の電界強度測定の作業効率化が可能です。



【フェージングアナライザ機能】

無線回線の通信品質を左右するフェージング現象を長期間評価・解析を行うことができます。

マイクロ無線局のフェージング現象の詳細な記録解析が可能です。



※受信感度アナライザ RSV-101、RSV-102、RSV103、RSV-104の 後継機種です。

※フェージングアナライザ LRF-201、LRF-202、LRF-203の 後継機種です。



  • 大型表示器とタッチパネルの採用
  • 内蔵不揮発性メモリに測定データを保存
  • 測定データはCSV形式で出力できるので表計算ソフト等で活用可能
  • ネットワーク経由による遠隔操作が可能
  • USBメモリ、Ethernetにより、パソコンへのデータの受渡しが可能


カタログ(D版)

PAGE TOP

WT-920 920MHz帯域用エアテスタ 《在庫品》

WT-920

日本向け 920MHz帯域 LoRaWAN 対応ハンディタイプ試験器

※技術基準適合証明取得品



  • LoRaWANエンドデバイスとして既設ネットワークへの接続確認試験
  • 本器2台対向でPER(パケット・エラーレート)とRSSI(受信信号強度)の測定が可能
  • 全チャンネル又は指定チャンネルのRSSI(受信信号強度)を表示するスペアナモード ※LoRa以外のSIGFOX等にも対応
  • GPSによる位置情報を測定結果と共に最大2GBのメモリーカードへ記録可能
  • Googleマップ対応のKML形式、国土地理院地図(電子国土Web)対応GeoJSON形式に対応し容易にエリアマップを作製可能
  • IPX2規格の防水筐体


・ARIB STD-T108準拠
・変調方式:FSK、LoRa(SF7~SF12)
・プロトコル:プライベートLoRa(独自)、LoRaWAN
・周波数帯:920.6MHz~928.0MHz (24CH~50CH)
・送信出力:1mW/10mW/20mW(特定小電力無線)




WT-920 フィールドテスト動画 (Youtube)
